كجزء من نقل الآلات ،ضرس العجلة اللوح 100 متعدد الإرساليستخدم على نطاق واسع في صناعات مختلفة ، وهو نوع من العجلة المسننة يمكن تجهيزه بسلسلة أسطوانية للحصول على تعاون مثالي في آلة الإرسال.
ما يمكن أن توفره GZG من موادPlate Wheel Sprocket 100 Multiplex هي C1045 و SS304
المعالجة السطحية: أكسيد أسود ، طلاء بالزنك ، طلاء ، طلاء نيكل
العملية: تزوير ، هوبينج ، معالجة دقيقة ، معالجة سطحية ، فحص صارم نهائي

نحن نقدم البسيط والمزدوج والثلاثية والمضاعفةالعجلة المسننة. Please feel free to contact us if you can't find the technial data as below, we are glad to help. And we'll also to help you to make a suitabl drawing so we could confirm teh order soon.
Dimensions of Plate Wheel Sprocket 100 Multiplex
| Sprocket | مم | ||||||||||
| نصف قطر الأسنان r3 | 33.5 | |||||||||||
| عرض نصف القطر ج | 4 | |||||||||||
| عرض السن B1 | 17.7 | |||||||||||
| عرض السن b1 | 17.1 | |||||||||||
| عرض الأسنان B2 | 52.9 | |||||||||||
| سلسلة | مم | |||||||||||
| يقذف | 31.75 | |||||||||||
| العرض الداخلي | 19.05 | |||||||||||
| Roller Φ | 19.05 | |||||||||||
| z | دي | موانئ دبي | سمبلكس | دوبلكس | ||
| D1 | كلغ | D2 | كلغ | |||
| 8 | 96.0 | 82.96 | 16 | 20 | ||
| 9 | 106.5 | 92.84 | 16 | 20 | ||
| 10 | 117.0 | 102.74 | 16 | 20 | ||
| 11 | 127.0 | 112.68 | 20 | 25 | ||
| 12 | 137.0 | 122.68 | 20 | 25 | ||
| 13 | 147.5 | 132.65 | 20 | 25 | ||
| 14 | 157.6 | 142.68 | 20 | 25 | ||
| 15 | 167.7 | 152.72 | 20 | 25 | ||
| 16 | 177.7 | 162.75 | 20 | 30 | ||
| 17 | 187.7 | 172.78 | 20 | 2.96 | 30 | |
| 18 | 197.8 | 182.85 | 20 | 3.28 | 30 | |
| 19 | 207.9 | 192.91 | 20 | 30 | ||
| 20 | 217.9 | 202.98 | 20 | 30 | ||
| 21 | 228.0 | 213.04 | 25 | 4.62 | 30 | |
| 22 | 238.1 | 223.11 | 25 | 30 | ||
| 23 | 248.2 | 233.17 | 25 | 30 | ||
| 24 | 258.3 | 243.23 | 25 | 30 | ||
| 25 | 268.4 | 253.33 | 25 | 30 | ||
| 26 | 278.4 | 263.40 | 30 | 30 | ||
| 27 | 288.5 | 273.48 | 30 | 30 | ||
| 28 | 298.5 | 283.56 | 30 | 30 | ||
| 29 | 308.6 | 293.65 | 30 | 30 | ||
| 30 | 318.7 | 303.75 | 30 | 30 | ||
| 31 | 328.8 | 313.85 | 30 | 30 | ||
| 32 | 338.9 | 323.91 | 30 | 30 | ||
| 33 | 349.0 | 334.01 | 30 | 30 | ||
| 34 | 359.1 | 344.10 | 30 | 30 | ||
| 35 | 369.2 | 354.20 | 30 | 30 | ||
| 36 | 379.2 | 365.30 | 30 | 30 | ||
| 37 | 389.3 | 374.39 | 30 | 30 | ||
| 38 | 399.4 | 384.49 | 30 | 30 | ||
| 39 | 409.5 | 394.59 | 30 | 30 | ||
| 40 | 419.6 | 404.66 | 30 | 30 | ||
| 41 | 430.7 | 414.78 | 30 | 30 | ||
| 42 | 440.8 | 424.88 | 30 | 30 | ||
| 43 | 450.9 | 434.97 | 30 | 30 | ||
| 44 | 461.0 | 445.07 | 30 | 30 | ||
| 45 | 471.1 | 455.17 | 30 | 30 | ||
| 46 | 481.2 | 465.26 | 30 | 30 | ||
| 47 | 491.3 | 475.36 | 30 | 30 | ||
| 48 | 501.4 | 485.46 | 30 | 30 | ||
| 49 | 511.5 | 495.55 | 30 | 30 | ||
| 50 | 521.6 | 505.65 | 30 | 30 | ||
| 51 | 531.7 | 515.75 | 30 | 30 | ||
| 52 | 541.8 | 525.84 | 30 | 30 | ||
| 53 | 551.9 | 535.94 | 30 | 30 | ||
| 54 | 562.0 | 546.07 | 30 | 30 | ||
| 55 | 572.1 | 556.16 | 30 | 30 | ||
| 56 | 582.2 | 566.26 | 30 | 30 | ||
| 57 | 592.3 | 576.36 | 30 | 30 | ||
| 58 | 602.4 | 586.45 | 30 | 30 | ||
| 59 | 612.5 | 596.55 | 30 | 30 | ||
| 60 | 622.6 | 606.65 | 30 | 30 | ||
| 62 | 642.8 | 626.87 | 30 | 30 | ||
| 64 | 663.0 | 647.06 | 30 | 30 | ||
| 65 | 673.1 | 657.16 | 30 | 30 | ||
| 66 | 683.2 | 667.26 | 30 | 30 | ||
| 68 | 703.4 | 687.48 | 30 | 30 | ||
| 70 | 723.6 | 707.67 | 30 | 30 | ||
| 72 | 743.8 | 729.90 | 30 | 30 | ||
| 75 | 774.2 | 758.19 | 30 | 30 | ||
| 76 | 784.3 | 768.32 | 30 | 30 | ||
| 80 | 824.7 | 808.72 | 30 | 30 | ||
| 85 | 875.2 | 859.25 | 30 | 30 | ||
| 90 | 925.7 | 909.76 | 30 | 30 | ||
| 95 | 976.2 | 960.28 | 30 | 30 | ||
| 100 | 1026.7 | 1010.79 | 30 | 30 | ||
| 114 | 1168.2 | 1152.26 | 30 | 40 | ||

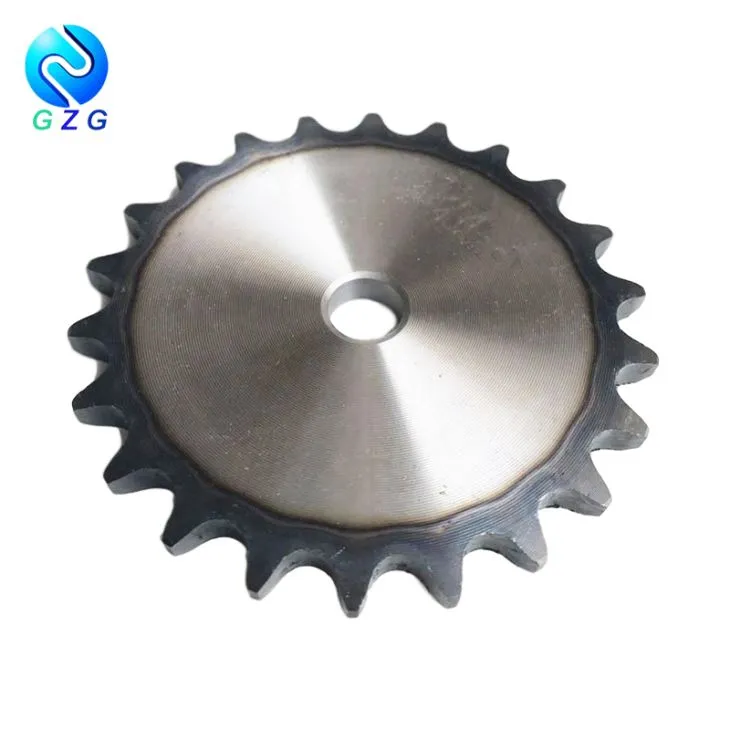

Some pictures of Plate Wheel Sprocket 100 Multiplex
Find some pictures of Plate Wheel Sprocket 100 Multiplex as below. GZG is able to make black surface treatment and teeth harden (HRC 38-45).



Guizhou GZG Transmission Co., Limited was established in 2010. Under years' efforts, we had promoted all kinds of metal processing machinery, introduced various types of testing equipment. Currently, our production capacity to all kinds of machines or parts could catch 300,000 pcs (sets) per year.


شاركنا في العديد من المعارض في الخارج والداخل مثل BVV في التشيك ومعرض كانتون. قد نقوم بتحديث معلومات المعرض على موقعنا الإلكتروني أو إرسال بريد إلكتروني - إلى عملائنا المنتظمين والجدد لإبلاغهم بالتاريخ. إذا كنت مهتمًا بناضرس العجلة اللوح 100 متعدد الإرسالوترغب في رؤيته في المعرض ، يرجى الكتابة إلينا.


ضرس العجلة اللوح 100 متعدد الإرسالسيتم وضعها في كيس بلاستيكي منفصل ، ثم تعبأ في علبة من الخشب الرقائقي. إذا كانت إحدى الحالات ثقيلة جدًا ، فقد نترك مساحة للرافعة الشوكية للتحميل والتنزيل.


For transportation, we have our own shipping agent that can make CFR or CIF to client's port. We can also make FOB and other transportation terms. Some clients from southeast of Asia could get the products by truck.

تحظى منتجات GZG بشعبية في أسواق جنوب شرق آسيا والاتحاد الأوروبي والولايات المتحدة الأمريكية. في غضون ذلك ، تُستخدم منتجات GZG على نطاق واسع في التعدين ، والصلب ، والطائرات ، والسفن ، وجميع أنواع الآلات.
